Poslao: 23 Avg 2014 23:27
|
offline
- Dr.Cooler
- Građanin
- Pridružio: 18 Jun 2014
- Poruke: 178
|
Na tavanu sam nasao neko pojacalo mog oca sa dva 2N3055, LM741i jos 4 tranzistora BC-XXX svi su bili razliciti pojacalo je pravljeno u periodu od 80-90-e. Posto su zice pokidane a pojacalo je 100% ispravno zeleo bih da ga sklopim sredim i napravim od babe devojku. Hocu dokazati ocu da to pojacalo nije odsviralo svoje.
Problem je u tome sto nemam semu sklopa. Pretrazip sam po internetu sve na tu temu ali nista slicno sklopu koji sam video. Ako je potrebno mogu nacrtati semu veze na osnovu.plocice pa ako bi ste mi pomogli da shvatim sta gde ide, gde je ulaz i gde prikaciti napajanje. Hvala unapred
|
|
|
|
|
Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
|
|
|
Poslao: 23 Avg 2014 23:29
|
offline
- ivance95
- AMF pripravnik
- Pridružio: 04 Jul 2011
- Poruke: 5424
|
Za početak bi mogao da ga slikaš, a ako možeš da nacrtaš šemu bilo bi idealno...
|
|
|
|
|
|
|
|
|
Poslao: 23 Avg 2014 23:57
|
offline
- SlobaBgd
- Mod u pemziji
- Pridružio: 10 Okt 2005
- Poruke: 13526
- Gde živiš: Beograd
|
Je li, Dr.Cooler, jesi li i jedan projekat ili temu koju si započeo i završio?
Drago nam je što imamo članove koje zanima elektronika, ali napiši kako si rešio neki problem, šta si odlučio da kupiš, kako se završilo tvoje eksperimentisanje... Nije fora da ti pitaš, mi ti odgovorimo, i da ostaviš nedovršenu temu. Obostrana saradnja je ono što je odlika foruma.
|
|
|
|
|
|
|
Poslao: 24 Avg 2014 23:22
|
offline
- Dr.Cooler
- Građanin
- Pridružio: 18 Jun 2014
- Poruke: 178
|
Napisano: 24 Avg 2014 1:07
Jesam zavrsio sam vecinu projekata. Od sada cu se truditi da svaki projekat koji zavrsim podelim sa vama na forumu. Pozz
Dopuna: 24 Avg 2014 13:43

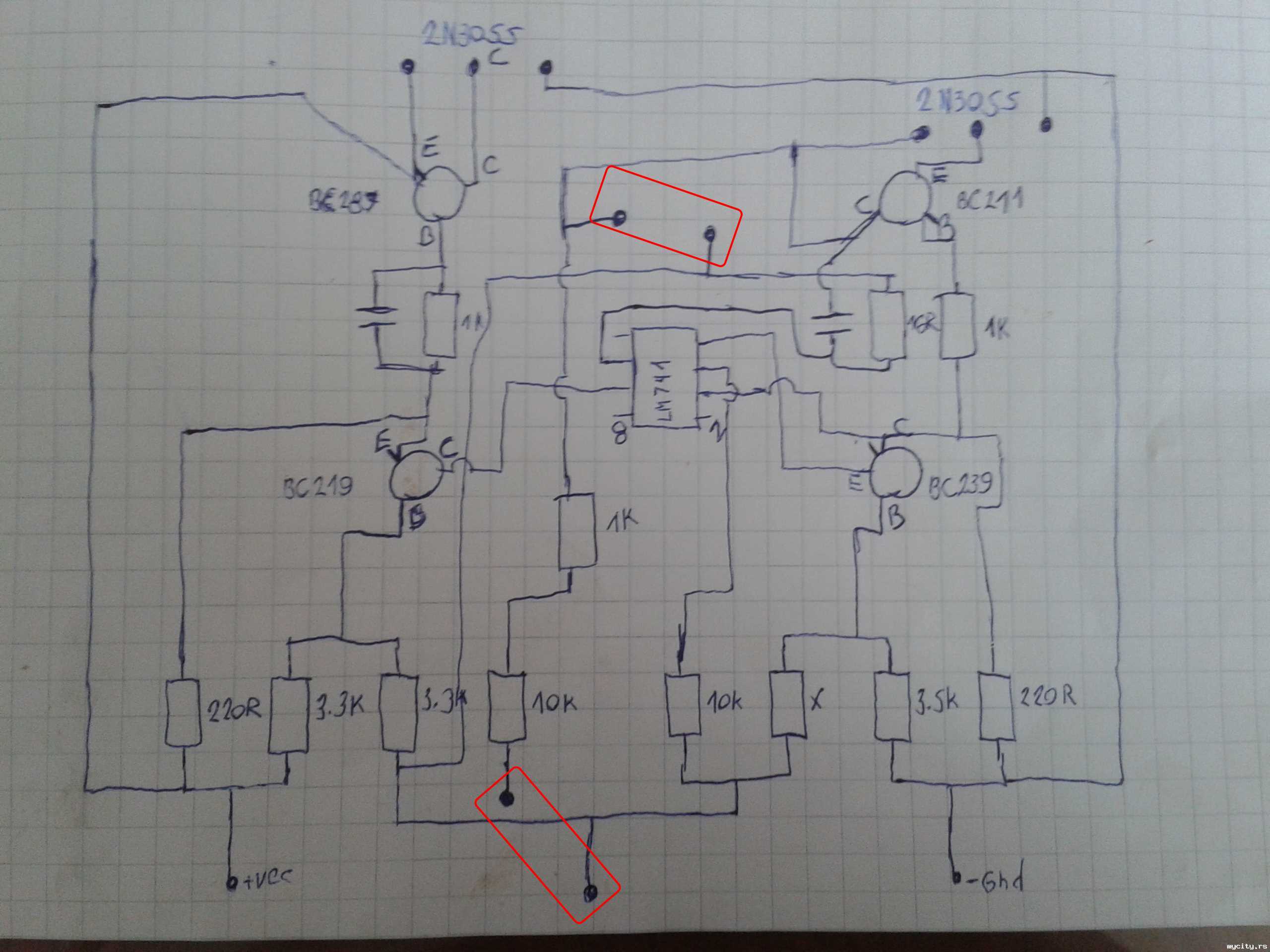

Evo seme sto sam valjda lepo precrtao. Ovaj X otpornik ne znam koji je. Pogledajte pa ako neko moze da mi kaze sta gde je ulaz a gde izlaz. Snaga pojacala je oko 40-50w. Pozz
Dopuna: 24 Avg 2014 23:22
Nije valjda da niko ne moze da pomogne.
|
|
|
|
|
|
|
Poslao: 24 Avg 2014 23:35
|
offline
- SlobaBgd
- Mod u pemziji
- Pridružio: 10 Okt 2005
- Poruke: 13526
- Gde živiš: Beograd
|
Šta se nalazi na pločici na izvodima koje sam zaokružio? Ima li neka oznaka na ploči, piše li nešto? Slikaj pločicu, ako se vide stari kablovi može da pomogne.
|
|
|
|
|
|
|
Poslao: 25 Avg 2014 00:27
|
offline
- Dr.Cooler
- Građanin
- Pridružio: 18 Jun 2014
- Poruke: 178
|
Sudeci po kablovima ova dva izvoda gore zaokruzena (blizu 2N3055) mislim da su to izlazi za zvucnike tu je koliko ja shvatam na jednom izvodu bio kindenzator od 1000uF. A ovi dole izvodi... Onaj gde je otpornik od 10K tu je bila zalemljena neka zica ali ne znam koja. A ovaj pored na njemu je neka zuta zica koja koliko ja vidim na osnovu LM741 pinout-a sluzi za ulaz. Na plocici ne pise nista jer je homemade. Mada mogu da slikam ali nece se videti nista bitno. Pozz
|
|
|
|
|
|
|
Poslao: 25 Avg 2014 00:54
|
offline
- SlobaBgd
- Mod u pemziji
- Pridružio: 10 Okt 2005
- Poruke: 13526
- Gde živiš: Beograd
|
LM741 je operacijsko pojačalo, i po šemi koju si poslao, u pitanju je mono pojačalo. Dakle, nema izlaza za zvučnike već za zvučnik. Dalje, i meni se čini (po datasheetu) da su donje tačke ulaz signala. Sad, da li je potrebno pretpojačalo (a izgleda da jeste, nigde ne vidim potenciometre za regulaciju jačine izlaza), ili se signal može dovesti sa nekog izvora bez predpojačanja, ne znam, trebalo bi da pogledaš slične šeme i da se malo upoznaš sa integrisanim kolima i sklopovima baziranim na njima.
Preporučujem ti knjige Mala škola elektronike.
|
|
|
|
|
|
|
Poslao: 25 Avg 2014 00:59
|
offline
- Dr.Cooler
- Građanin
- Pridružio: 18 Jun 2014
- Poruke: 178
|
Hvala na odgovoru. Rekao sam zvucnike zbog toga sto je celo pojacalo napravljeno da radi kao stereo tj u kutiji ima dva ovakva sklopa. Nista, probacu ovako kako ste mi rekli da povezem pa javljam rezultate. Pozz
|
|
|
|
|
|
|
Poslao: 08 Nov 2014 01:56
|
offline
- SlobaBgd
- Mod u pemziji
- Pridružio: 10 Okt 2005
- Poruke: 13526
- Gde živiš: Beograd
|
SlobaBgd ::Je li, Dr.Cooler, jesi li i jedan projekat ili temu koju si započeo i završio?
Drago nam je što imamo članove koje zanima elektronika, ali napiši kako si rešio neki problem, šta si odlučio da kupiš, kako se završilo tvoje eksperimentisanje... Nije fora da ti pitaš, mi ti odgovorimo, i da ostaviš nedovršenu temu. Obostrana saradnja je ono što je odlika foruma.
Dr.Cooler ::
Jesam zavrsio sam vecinu projekata. Od sada cu se truditi da svaki projekat koji zavrsim podelim sa vama na forumu. Pozz
Dr.Cooler ::Nista, probacu ovako kako ste mi rekli da povezem pa javljam rezultate. Pozz
Mislim, stvarno...
|
|
|
|
|
|
