lED BLINKER

1

lED BLINKER

offline
  • Pridružio: 28 Jun 2011
  • Poruke: 116
  • Gde živiš: Vranje

D Bebee Dol a li neko ima semu led blinkera koji se sastoji od dva tranzistora (npn i pnp), jednog kondenzatora i sa jednim otpornikom Bebee Dol



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13725
  • Gde živiš: Vršac

Pozdrv. Very Happy

http://www.cappels.org/dproj/simplest_LED_flasher/.....rcuit.html

http://wild-bohemian.com/electronics/flasher.html

http://www.physics.mcmaster.ca/electronics/?page=project002.html

Pogledaj i ovo: http://www.mycity.rs/Elektronika/200-sema-sa-tranzistorima.html



offline
  • Pridružio: 28 Jun 2011
  • Poruke: 116
  • Gde živiš: Vranje

Napisano: 28 Jun 2011 16:05

Hvala. Pozz!!!

Dopuna: 01 Jul 2011 19:20

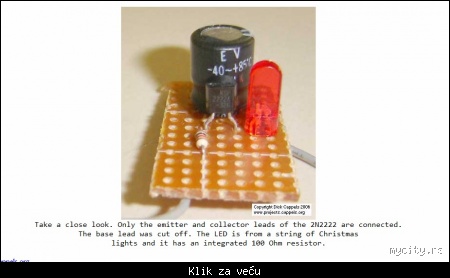

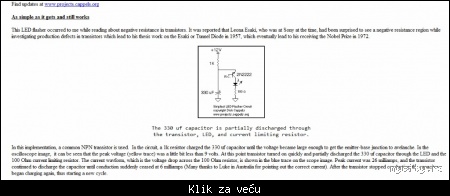

Na ovom prvom sajtu sto mi je dao RICARD ima jedan led blinker koji posuhvata sve moje navedene uslug. Evo slike seme. Sad me zanima da li ovde moze da bude obicna ledioda, i da li ce ovo raditi sa bilo kojim NPN tranzistorom posto je 2N2222 NPN tranzistor. Kondenzator je 330 mikroF. I sta znaci ono 100 ohm integrated resistor


offline
  • mrmr  Male
  • Super građanin
  • leon
  • elektronicar
  • Pridružio: 07 Mar 2008
  • Poruke: 1162
  • Gde živiš: Medakovic 3 Beograd

Da radice i sa BC-107,BC-182,183 ,najverovatnije je da je tih 100 Oma u samoj LED

offline
  • Pridružio: 28 Jun 2011
  • Poruke: 116
  • Gde živiš: Vranje

A jel moze sa BD235. A ako je LED otpornosti 100oma zasto onda na minusu LED-a ima ugradjen jos jedan otpornik 100oma. Jel to znaci da ako led nije 100oma da se doda otpornik od 100oma

offline
  • mrmr  Male
  • Super građanin
  • leon
  • elektronicar
  • Pridružio: 07 Mar 2008
  • Poruke: 1162
  • Gde živiš: Medakovic 3 Beograd

Moze samo pazi na raspored E,B,C .,nije bitan otpor LED,dodaj ti po shemi tih 100 Oma

offline
  • Pridružio: 28 Jun 2011
  • Poruke: 116
  • Gde živiš: Vranje

Napisano: 05 Jul 2011 9:25

Hvala svima na odgovorima

Dopuna: 05 Jul 2011 9:38

A jel se baza nigde ne ukljucuje, samo emiter i colektor?

offline
  • mrmr  Male
  • Super građanin
  • leon
  • elektronicar
  • Pridružio: 07 Mar 2008
  • Poruke: 1162
  • Gde živiš: Medakovic 3 Beograd

Da nigde ,samo E i C

offline
  • Pridružio: 28 Jun 2011
  • Poruke: 116
  • Gde živiš: Vranje

Napisano: 05 Jul 2011 13:25

Svima hvala puno!!! Pozz!!!

Dopuna: 06 Jul 2011 11:09

Izvinite sto opet pitam poceo sam da pravim ovaj blinker pa me zanima ako napon smaljim na 9 volti, da li mogu da ne stavim nijedan otpornik. Hvala unapred. ( da ne stavim 1k) a ovaj od 10 oma mi ne treba jer stavljam relej

offline
  • Pridružio: 16 Mar 2008
  • Poruke: 1542
  • Gde živiš: Novi Sad

Taj otpornik od 1k i kondenzator odredjuju frekvenciju, tako da ti je neophodan.
Njegova vrednost je kriticna da bi uredjaj uopste radio, kao i tip tranzistora. Pitanje je da li ce sa nekim drugim tranzistorom raditi. Sema jeste interesantna za eksperimentisanje, ali ja bih radije uzeo 555 i onda ne bih morao da razmisljam hoce li uredjaj proraditi ili ne.
