Solidworks i navoj

Solidworks i navoj

offline
  • Pridružio: 12 Okt 2010
  • Poruke: 10932

Napisano: 21 Apr 2018 10:25

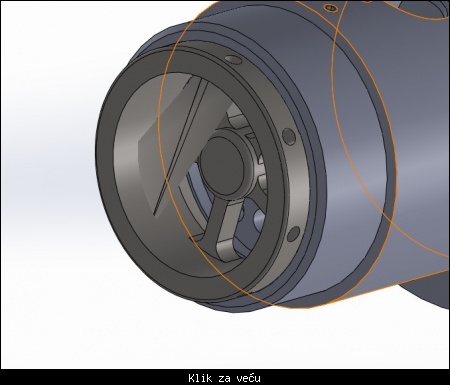

Imam mali problem. Naime, već pet dana muku mučim s navojem u Solidworks-u. U Inventoru postoji lepa alatka, klikneš i napravi ti navoj, ali ovde ne. Tako da sam uzeo knjigu iz elemenata, napravio spiralu, nacrtao profil odgovarajućeg navoja i urezao ga u materijal. Međutim, dobijam nekim čudom ovo:







Gde grešim?

Dopuna: 21 Apr 2018 11:35

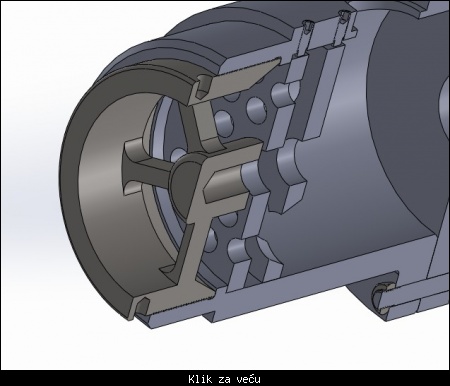

Zanimljivo je da ga ne mogu ukloniti pomoću extrude cut i da ga nema na poprečnom preseku:




Dopuna: 21 Apr 2018 12:50

Rešio sam. To je bio bag Mr. Green
Kada sam zatvorio i otvorio fajl, toga više nije bilo Mr. Green



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Pridružio: 11 Jul 2015
  • Poruke: 1321
  • Gde živiš: Univerzum br.8

postavi sliku da vidimo kako izgleda sa navojem 🙂



offline
  • Pridružio: 12 Okt 2010
  • Poruke: 10932

Napisano: 22 Apr 2018 9:04

Opet se pojavilo Crying or Very sad

Dopuna: 22 Apr 2018 18:02

Kad sam već ovde. Postoji li način da se zadavanjem parametra (na primer koraka) dobiju sve dimenzije profila metričkog navoja kao što je to moguće u Inventoru? Tipa, napravim skicu tako da mi sve mere budu u funkciji parametra p. Promenim parametar p i dobijem sve ostale dimenzije. Da li je to moguće? Koristim SolidWorks 2013.

offline
  • Pridružio: 12 Okt 2010
  • Poruke: 10932





Vidi se bez preseka, ne vidi se u preseku GUZ - Glavom U Zid

offline
  • Pridružio: 14 Feb 2008
  • Poruke: 12431

Da li možeš nekako da selektuješ to lice ili taj deo geometrije i da ga jednostavno obrišeš?

offline
  • Pridružio: 12 Okt 2010
  • Poruke: 10932

Ne, ne postoji ni u skicama. Probao sam i da ga 'izbušim' alatom extrude cut, ali ne može.

offline
  • Pridružio: 11 Sep 2021
  • Poruke: 3

Dragi Solidworks prijatelji, gde mogu da se posalju prijave ili da se registruje za posao u Solidworksu, mozda je malo bez veze pitanje, ali meni bas treba, pa unapred havala na odogovorima.
