Peugeot 407 6 pin-a na 12 pin-a konektor displeja

1

Peugeot 407 6 pin-a na 12 pin-a konektor displeja

offline
  • Nikola Milovanovic
  • Auto elektricar
  • Pridružio: 07 Jan 2012
  • Poruke: 213
  • Gde živiš: Pozarevac

Napisano: 18 Jan 2016 16:01

Pozdrav,

Imam problem sa displejem u pezo-u 407 ( Stalni problem kod njih)
Problem je to sto moj konektor za displej ima 6 pina, a svi displeji su od 12..
Kupio sam veliki displej (Imam vec RT3 radio, ali sam malim dislpejem, tako da mi antene i sve ostalo nije potrebno).

Osim optickog kabla, da li mogu da napravim nekako ili moram da kupim ? prodaje li ga neko u bg-u ? U veranu mi je receno da ide sa celim snopom i da je jako skupo.

Instalaciju koju sam dobio uz displej je ista kao moja.. Instalaciju sam vratio, ali drugu nikad nisam dobio nazad Bebee Dol
Zvao sam nekog elektronicara iz bg-a trazi mi 100 evra za prepravku konektora Evil or Very Mad GUZ - Glavom U Zid
Nasao sam neke seme, ali mi treba neki iskusan elektronicar, koji bi mogao da mi pomogne oko nekih stvari.

Po zanimanju sam autoelektricar, pa po tome nisam neki lik koji nema blage veze sa ovim stvarima.
Mene interesuje samo, odakle da uzmem jos 6 zica ? Koje trenutno nemam na konektoru ?
Sa jedne od slika, kapiram da se samo 9 pina koriste sa velikog displeja.
Evo slike i sema:

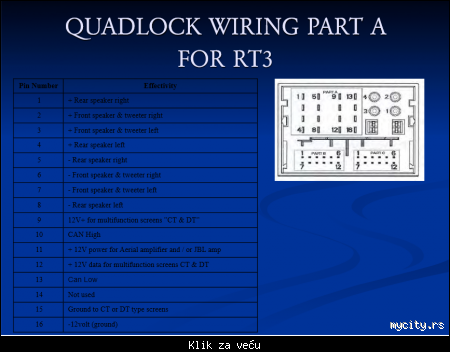

Konektor na radio jedinici:



Konektor na DT (velikom) displeju:



Sema radio jedinice:



Ako bi neko mogao pomoci Very Happy Stvarno bih bio zahvalan.
Pozdrav Ziveli Zagrljaj

Dopuna: 20 Jan 2016 23:49

Ima li koga Very Happy ?



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Nikola Milovanovic
  • Auto elektricar
  • Pridružio: 07 Jan 2012
  • Poruke: 213
  • Gde živiš: Pozarevac

Napisano: 21 Jan 2016 2:29

Evo ovako da se javim,

Proucavajuci ove seme, i citajuci razne tekstove po raznim forumima, resio sam problem.. Ustvari, dosao do zakljuca, da su mi sa 6-pinskog konektora potrebne samo tri zice (to je malo drugacije kad imate RD4 radio) ko je malo guglao i pokusao da se prebaci sa obicnog radia na radio sa navigacijom shvatice o cemu pricam RD4 radio ima 12 pin-a na displeju.. Dosao sam do zakljucka da veliki displej za navigaciju ustvari radi preko optike, a da mu pinovi pozadi sluze samo za 12+, 12-, i prekidac sa radio aparata, 6 pina se koriste npr: kameru za rikverc ili neki vid plejer koji prikacite iz kasete (rt3 ima tu opciju)
ostala 3 pina su za nekakva testiranja i ne kace se u standardnoj upotrebi, sto me dovodi do toga da ustvari sve ostalo ide preko optickog kabla (ovo cu da proverim pa cu da javim kad stigne kabal)
Ko god ima rt3 mali displej 6-pin-a mogu mu pomoci da prebaci na veliki displej..
za 2-3 dana stize opticki kabal, pa javljam da li moze ovako da funkcionise..

Dopuna: 22 Jan 2016 21:47

Funkcionise samo sa optickim kablom Smile Ne mora da bude original, 2 kabla od po 400 din resavaju posao Smile



offline
  • Pridružio: 20 Sep 2016
  • Poruke: 3

Nikola ja imam 307 sa rt3 radiom ali mi je crkao displej i nema sanse da ga nadjem. Da li sam ja to dobro skapirao da moze da se poveze na veliki displej u boji pa ako to znas da uradis da nadjem displej u boji pa da dodjem do tebe da ti platim da mi to povezes.
Ako je to moguce bilo bi super.
Pozdrav.
moj broj je 064 61xxxxx

offline
  • Nikola Milovanovic
  • Auto elektricar
  • Pridružio: 07 Jan 2012
  • Poruke: 213
  • Gde živiš: Pozarevac

Moras da kupis u kompletu sa radiom displej, jer tvoj koji ima mali ekran 99% Nema izlaz za opticki kabal, to mozes da proveris tako sto izvadis radio, i pozadi gde ulazi onaj veliki konektor treba da imas sa desne strane gore vidis na semama pin 2 i 1, ako imas tu dve plastike a ne samo rupe, onda ne moras da menjas radio.
Pozovi otpade, verovatno je neko imao neku 307-micu sa rt3 radiom.

offline
  • Pridružio: 20 Sep 2016
  • Poruke: 3

Napisano: 22 Sep 2016 14:56

Meni je problem displej koji je crkao, ima 6 pina a radio je rt3 sa nekom cak i navigacijom i telefonom. Displej je obican, narandzasti i polovnog ga nema nigde a nov je abnormalno skup 350e.
Mene zanima da li moze da se nabudzi ovaj displej od 12 pina kojih ima milion na trzistu i da li bi to znao da uradis.
Ja sam laik za elektroniku pa ne zameri ako pitam nesto glupo.

Dopuna: 22 Sep 2016 14:57

offline
  • Nikola Milovanovic
  • Auto elektricar
  • Pridružio: 07 Jan 2012
  • Poruke: 213
  • Gde živiš: Pozarevac

isti takav sam izbacio iz auta, eno ga u fioci skuplja prasinu.

Sema bi trebala da je ista, naravno da bi mogao da se nabudzi, samo ti treba plastika za taj displej i drugi radio. Smile

offline
  • Pridružio: 20 Sep 2016
  • Poruke: 3

Radis li ti to profesionalno tj. za novac ili samo za sebe?

offline
  • Pridružio: 18 Jun 2017
  • Poruke: 1

tek sam sad video vase komentare i imam isti problem,imam 407 6 pina mi je dzek za displej i nema ga nigde,a imam radio sa navigacijom i telefonom,nikola da li znas napamet koje su te tri zice sa dzeka koje si prespoio?ili ako imas neke slike?

offline
  • Pridružio: 08 Sep 2017
  • Poruke: 1

I ja imam isti problem. Koje je resenje???? Moj RT3 nema opticku varijantu i nije mi potrebna ni navigacija ni telefon ali na tom displeju je dosta korisnih informacija koje ne mogu da vidim jer je displej crko. Sa 6 pinova je nemoguce naci. Rado bih stavio obican radio uredjaj a da te informacije sa trip kompjutera vidim na displeju. U beogradu sam i svi majstori kojima sam se obratio slezu ramenima.Koje je resenje?????

offline
  • mrmr  Male
  • Super građanin
  • leon
  • elektronicar
  • Pridružio: 07 Mar 2008
  • Poruke: 1134
  • Gde živiš: Medakovic 3 Beograd

service manual ako ga ima na net'u i poznavanje podosta elektronike...
