Plus i minus na zvučnicima

offline
  • Pridružio: 24 Maj 2013
  • Poruke: 32

-Ponekad na zvučnicima ima oznaka + i - ali ako nema,kako da znam?

-Zvučnici rade i kada se pogrešno spoji.Moze li u tom slučaju doći do nekog kvara ili lošeg zvuka?





-Šta le + a šta - na slici?Tj. šta je tanji a šta deblji deo?



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Pridružio: 10 Okt 2005
  • Poruke: 13526
  • Gde živiš: Beograd

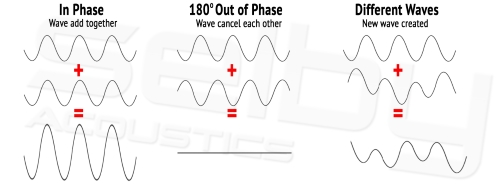

Može doći do izoblićenja zvuka, jer zvučnici nisu u fazi:

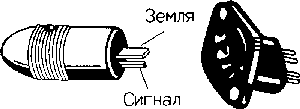

Konektor za zvučnike koji si pokazao je DIN 41529 i raspored pinova je kao na slici:



mik7 ::-Ponekad na zvučnicima ima oznaka + i - ali ako nema,kako da znam?
Po boji, ako su priključci/kablovi u boji. Crvena boja je + ili po rasporedu priključaka.
Ako nema nikakvih oznaka ili boja, onda je verovatno neki DIY projekat, pa treba naći šemu.



offline
  • Pridružio: 04 Sep 2003
  • Poruke: 24135
  • Gde živiš: Wien

E, konacno nesto iz moje struke Smile

Uzmimo za pocetak primer sistema sa samo jednim zvucnikom. Razlika izmedju ispravno i pogresno polarisanog zvucnika je da li ce membrana biti izbacena (pokret prema napolju) ili biti uvucena pri nailasku pozitivne poluperiode signala. Testiranje se radi posebnim snimkom sa test signalima. U krajnjem slucaju, pustis snimak nekog basa gde su basovi dugacki tonovi - pogledas vizuelno ili opipas da li membrana izlazi ili se uvlaci pri sviranju bas tona. Trebalo bi da membrana izadje.

Stvar se zakomplikuje kada imas vise zvucnika (stereo ili neki dolbi) - pogresno polarisani zvucnik ce potpuno poremetiti stereo sliku (fazna distorzija, pogresno pozicionirani instrumenti u prostoru, anuliranje signala itd.).

Na sledecem sajtu imas test signale:
http://www.audiocheck.net/soundtestsaudiotesttones_index.php

Izmedju ostalog, tu imas i signal za proveru polariteta sa sve upustvom sta i kako treba da se cuje:
http://www.audiocheck.net/audiotests_polaritycheck.php

offline
  • blake  Male
  • Ugledni građanin
  • Pridružio: 27 Nov 2006
  • Poruke: 475
  • Gde živiš: HR

Koristi li se još ona fora da na nepoznati zvučnik spojiš bateriju (1,5 V za male zvučnike; 4,5 za velike), pa ako je polaritet ispravno spojen membrana izlazi prema van?
To mi se čini najbrže ako je u pitanju samo utvrdjivanje polariteta?

offline
  • Pridružio: 04 Sep 2003
  • Poruke: 24135
  • Gde živiš: Wien

@blake
Ta fora radi ukoliko u kutiji ne postoji skretnica jer skretnice se projektuju da ne propustaju jednosmeran napon (posto je smrtonosan za zvucnike).
Znaci, ako je u pitanju kutija sa vise zvucnika (bas + visokotonac, ili sa tri i vise zvucnika), onda najverovatnije ne moze tako da se proveri.

Inace, cak i kada moze tako da se proveri, onda to raditi samo na sekund, da ne bi ubio zvucnik.

http://www.inet.hr/~sjakelic/zvucnik.gif
http://en.wikipedia.org/wiki/Loudspeaker#mediaviewer/File:Loudspeaker-bass.png
Ono sto je na slici obelezeno brojem 2, to je valjak od folije na koji je namotana zica. U sredini valjka, kao i oko njega, je magnet. Znaci, taj valjak sa namotajem se krece u tom kanalu onako kako nailazi signal.
Elemenat 3 sa slike sluzi da taj valjak vrati u poziciju posle nailaska signala.
Kada se prikljuci jednosmeran napon (kao sa baterije), onda postoji velika verovatnoca da valjak izadje previse visoko iz svog kanala, i da taj valjak od folije zakaci rub kanala pri povratku, i time se iskrivi, ili pak ostane van kanala.
To je narocito rizicno kod zvucnika za kola, koji imaju jako malu dubinu kanala zbog kompaktnog dizajna.

offline
  • blake  Male
  • Ugledni građanin
  • Pridružio: 27 Nov 2006
  • Poruke: 475
  • Gde živiš: HR

Slažem se s tobom, da to ne radi kod zvučnih kutija i sistema sa skretnicama.
Mislio sam na zvučnik pojedinačno.
A s baterijom, možda su zvučnici krajem sedamdesetih i početkom osamdesetih bili manje osjetljivi...

offline
  • Pridružio: 04 Sep 2003
  • Poruke: 24135
  • Gde živiš: Wien

blake ::A s baterijom, možda su zvučnici krajem sedamdesetih i početkom osamdesetih bili manje osjetljivi...Materijali za vesanje/suspenziju su bili kruci i jaci (platno za donju suspenziju i guma za gornju suspenziju). Danas se koriste neke pene, koje se i same od sebe raspadnu nakon par godina. Jes' da su bolje za zvuk jer nisu inertne i ne pruzaju otpor, ali nisu otporne ni na vlagu, ni na sunce ako se uporede sa starim materijalima za vesanje.
Guma se koristi jos samo kod zvucnika za koncerte (ili za svadbarske razglase Mr. Green). Nju su potpuno izbacili iz kucnih Hi-Fi sitema jos pocetkom '90-tih jer ubija visoke tonove (inertna je i pruza otpor).

offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13735
  • Gde živiš: Vršac

blake ::
Mislio sam na zvučnik pojedinačno.


Obično ja na samom zvučniku obeležen plus i minus kraj.

offline
  • mrmr  Male
  • Super građanin
  • leon
  • elektronicar
  • Pridružio: 07 Mar 2008
  • Poruke: 1205
  • Gde živiš: Medakovic 3 Beograd

Prosto uzmes bateriju i ako membrana zvucnika izlazi napolje ,mislim na bas ,odredis + i - tj. fazu ,za visokotonce nije toliko bitno osim ako ne radis sa KW....

offline
  • blake  Male
  • Ugledni građanin
  • Pridružio: 27 Nov 2006
  • Poruke: 475
  • Gde živiš: HR

Da se ne vrtimo u krug:
@ Ričard i mrmr:
"Obično ja na samom zvučniku obeležen plus i minus kraj."

Pitanje s početka teme je bilo kako ustanoviti polove ako nisu obilježeni. Ponudio sam "šrafciger" rješenje, ali pošto je Bobbyjev savjet da se sa modernim zvučnicima i zvučnim sistemima tako ne igra, slažem se.
Dakle, ne ispitujte zvučnike baterijom.
