Potrebna pomoć - rekonekcija kablova...

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Juče prilikom busenja rupe za prolazak antenskog kabla od strane majstora, tek po završetku tog posla video sam da mi je napravio problem tako što mi je zakačio jedan kabl u zidu koji mi služi za interfon i zvono na vratima (ne funkcionišu)...

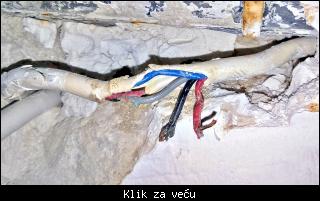

Evo slika kako to izleda :


Kupio sam metar strujnog kabla :


E sad me interesuje zašto ovaj oštećeni kabl ima 4 žice ?
Treba da napomenem da od skora živim u Nemačkoj i da su ovo neki njihovi standardi...

Plava bi trebalo da bude 0, a braon i crna valjda faza ?
A ova žuta zelena treba da bude uzemljenje...
Šta predstavljaju ova cvena i siva na oštećenom kablu ?
Moram to da spojim sa ovim novim strujinim kablom...

Hvala na pomoći.

p.s Treba da napomenem da ovo nikada nisam radio... Ali ovde da pozoveš majstora i da ti kaže dobar dan ode 100 E..

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Kabl za interfonsku instalaciju nije "strujni kabl", pa svako poređenje boja i uloge kablova nema smisla.

Nabavi četvorožilni kabl kao što je u oštećenom delu instalacije, i nastavi ga tako da se boje poklope koliko god je moguće. To je važno zbog tebe, da znaš gde ćeš vezati kabl na drugoj strani. Inače, boja kablova nema nikakvu ulogu, bitno je šta kablovi spajaju.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Aha ja sam mislio da je to neki nemački (stari ili novi) standard.
Jel mogu da uzmem bilo koji četvorožilni kabal ?

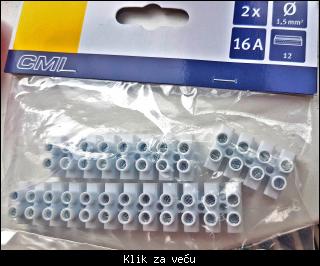

I da li mogu da iskoristim ove spojnice za spajanje ? Bolje to nego da uvijam žice ?

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Da, možeš da uzmeš bilo koje žice, najbolje površine preseka ("debljine") kao te koje su bile u interfonskoj instalaciji. Koliko vidim, to su kablovi od 1,5 mm2 a mislim da su i oni preveliki za struju koja teče kroz instalaciju. Svakako probaj da nađeš što sličnije kablove, ne toliko što i neki drugi neće raditi, već zbog nemačkih propisa.

Kleme koje si pokazao možeš da koristiš za nastavljanje kablova, ali ako nećeš ceo krpež stavljati u

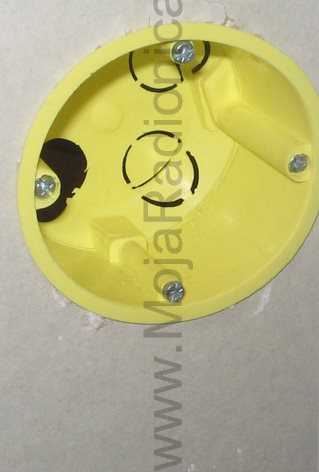

+ doznu, onda izoluj izolir trakom ceo povezani i nastavljeni sastav kablova, i te luster kleme takođe. To je već pitanje bezbednosti. I svakako obeleži ili zapamti gde se spoj nalazi u zidu, da se ne desi isti skučaj kada opet budeš bušio zid.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

OK, hvala puno na odgovoru.
Pretpostavljam da kroz ove žice ne ide napon od 220 W ?

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Misliš 220 V (volti)? Uh, to ne mogu tačno da ti kažem, ali vrlo verovatno da je napon mnogo manji. Svejedno, ponašaj se kao da je prisutan opasan napon, odnosno primeni sve mere zaštite.
Ili zov majstora, 'beš 100 evra.
