Povezivanje grebenastog prekidača 1-0-2

Napisano na dan: 7.12.2020

Povezivanje grebenastog prekidača 1-0-2

Idi na vrh

Poslao: 07 Dec 2020 14:23
Idi na vrh
offline
  • spalee
  • Novi MyCity građanin
  • Pridružio: 07 Dec 2020
  • Poruke: 2

Pozdrav,
Koristim severov monofazni motor sa kondenzatorom od veš mašine, pa mi je bila potrebna promena smera i kupio sam grebenasti prekidac sa pozicijama 1-0-2. Da li mi neko moze nacrtati kako da povežem ovaj prekidač sa motorom i kondenzatorom kako bih mogao da menjam smer motora. U prilogu šaljem šemu ovog prekidača koju ne mogu da protumačim.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
Poslao: 07 Dec 2020 18:21
Idi na vrh
offline
  • Pridružio: 05 Mar 2016
  • Poruke: 88

Поздрав,

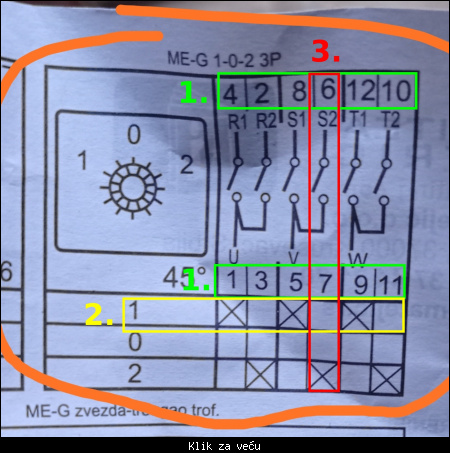

Шема је означена на следећи начин:
1. Зелени правоугаоници - представљају ознаку клема на прекидачу.
2. Жути правоугаоник - означава положај прекидача. У овом случају три положаја 1, 0 и 2.
3. Црвени правоугаоник - Х (крстић) означава које клеме остварују контакт у одређеном положају прекидача. Пример црвеног правоугаоника је: положај прекидача 2, контакт остварују клеме 6 и 7.



Повезивање трофазног асинхроног мотора монофазно.

1. Повежи фазу (L) са клемом бр.4 и затим премости (повежи) са клемама бр.2 и бр.8.
2. Повежи нулу (N) са клемом бр.10 и затим премости (повежи) са клемама бр.12 и бр.6.
3. Повежи клему бр.1 са U1 намотајем мотора.
4. Повежи клему бр.5 са једним изводом кондензатора, а други извод вежи са V1 намотајем мотора.
5. Повежи клему бр.9 са W1 намотајем мотора.




Poslao: 07 Dec 2020 21:45
Idi na vrh
offline
  • spalee
  • Novi MyCity građanin
  • Pridružio: 07 Dec 2020
  • Poruke: 2

Napisano: 07 Dec 2020 21:36

Hvala vam na pomoći

Dopuna: 07 Dec 2020 21:45

Kontakte 1 i 3 treba premostiti, ili su oni već premosceni?

Poslao: 08 Dec 2020 15:35
Idi na vrh
offline
  • Pridružio: 05 Mar 2016
  • Poruke: 88

Већ су премошћени.
