Kupio sam retro prednje svjetlo za bicikl, izgleda kao nekadašnje na dinamo.
Uključuje se i isključuje pritiskom na gumenu tipku-taster, ne na prekidač.
Ima jednu LED diodu.
Je li moguće izvesti da se preko ovog sklopa uključuje i isključuje stražnje LED svjetlo na biciklu koje ima svoje napajanje?







Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • dosta sam radio
  • Pridružio: 16 Feb 2012
  • Poruke: 143
  • Gde živiš: tu i tamo

Nema dovoljno podataka da li je napajanje modula isto za oba svetla,da li je ista voltaza,mislim na broj baterija.Ako je ista,onda vezati prekidace paralelno i paziti na polaritet,+ na+.- na-.Zadnji prekidac ili odlemiti ili u otvorenom polozaju.Koristi se prvi.Paralelna veza,gde jednim prekidacem ukljucujes dva potrosaca.Ali,ako je isti napon!



offline
  • blake  Male
  • Ugledni građanin
  • Pridružio: 27 Nov 2006
  • Poruke: 402
  • Gde živiš: HR

Napon je isti, 2x1,5 V, s razlikom što su u prednjem svjetlu AA, a u stražnjem AAA baterije.
Možda se nisam dobro izrazio, ali ne radi se o prekidačima u klasičnom smislu, nego o tasterima koji vjerojatno uključuju sklop elektroničkim putem. Prednje svjetlo ima samo funciju on/off, dok stražnje ima taster koji uzastopnim pritiskanjem ima on/3-5 modova bljeskanja/off.
Ovako znači neće ići.
Ideja br.2: trebam potražiti stražnje svjetlo koje takodjer ima samo funkciju on/off, pa napon koji dolazi s tastera prednjeg svjetla dovesti na stražnje svjetlo umjesto napona s njegovog tastera.
U tom slučaju bi stražnje svjetlo koristilo vlastitu bateriju.
Bar se nadam...

offline
  • blake  Male
  • Ugledni građanin
  • Pridružio: 27 Nov 2006
  • Poruke: 402
  • Gde živiš: HR

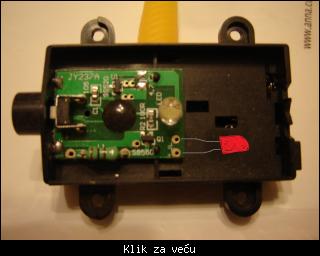

Pronašao sam neki dan ovo svjetlo u garaži - baterije još uvijek rade!
Na izvodima na štampanoj pločici priključio sam LED diodu, i gle čuda, bljesaka otprilike 1x u sekundi.
Već sam se ponadao da na te izvode zalemim žice prema stražnjem svjetlu, ali dioda bljeska stalno, bez obzira da li je prekidač uključen ili isključen. Idem tražiti dalje...

offline
  • Pridružio: 16 Mar 2008
  • Poruke: 1506
  • Gde živiš: Novi Sad

I mene je mrzelo da palim posebno prednje, posebno zadnje svetlo. Pa jos sto puta klikati dok se ne ugasi... Ja sam problem resio tako sto sam napravio zajednicko napajanje i to akumulatori (litijum jonske baterije), i na jedan prekidac ukljucim oba svetla (koja rade cim dobiju napon) i na taj prekidac ih i iskljucim.

Ako zelis da ti jedno svetlo aktivira drugo i nezavisne baterije, predlozio bih ti da upotrebis optokapler. Njegov ulaz vezes za svetlecu diodu u prednjem svetlu (ako si zainteresovan za ovo resenje pojasnicu ti kako), a njegov "izlaz" paralelno tasteru za ukljucenje drugog svetla. Ali tako bi opet morao rucno gasiti zadnje svetlo. Razmisli sta ti je najbolje.

offline
  • blake  Male
  • Ugledni građanin
  • Pridružio: 27 Nov 2006
  • Poruke: 402
  • Gde živiš: HR

Hvala na prijedlozima. I ja sam najprije mislio da LED u stražnjem svjetlu spojim paralelno LED-u u prednjem svjetlu, pa da ih uključujem/isključujem odjednom. U prednjem svjetlu su dvije AA baterije, tako da još jednu ledicu ne bi ni osjetile. (u stražnjem svjetlu su inače dvije AAA baterije).

Onda sam otkrio ove kontakte i poveselio se da ću ih moći koristiti (pogotovo zato što daje isprekidano svjetlo), ali ne reagira na prekidač, nego radi stalno. Taj dio ću još pokušati istražiti...

offline
  • Pridružio: 16 Mar 2008
  • Poruke: 1506
  • Gde živiš: Novi Sad

Ako hoces da prikljucis dodatni led na prednje svetlo, koji bi sproveo do zadnjeg dela bicikla uradi sledece:
pogledaj kako je spojena ta bela led na prednjem svetlu. Verovatno je jedan njen kraj spojen sa minus krajem baterije, a drugi kraj preko otpornika na neku tacku na plocici. Dodatni led vezi isto jednim krajem za minus, na drugi kraj diode stavi otpornik, a drugi kraj tog otpornika povezi na istu onu tacku na plocici gde je vezan i otpornik od prve led.
