maturski rad

maturski rad

offline
  • Pridružio: 13 Jul 2007
  • Poruke: 363

Radim maturski rad iz fizike i potreban mi je kratak opis kako se prenosi pokretna slika za televiziju od predajnika do prijemnika i samog tv uredjaja. Trazio sam na google-u, ali za sad nisam nista nasao. Hvala.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Spy
  • Pridružio: 21 Jul 2007
  • Poruke: 9424
  • Gde živiš: Kako kad

Trazi pod pojmom Primopredajna tehnika ili Telekomunikacije ( ali visi kursevi, ne osnove ). Malo je to znanja koje treba da savladas, nekoliko stotina stranica ( za oba predmeta ), naravno sa predznanjem se podrazumeva Very Happy.

Sta tebe kokrentno muci? Dokle si stigao? Koliko detaljno ti treba? U kom kontekstu se to pominje? Mozda mogu nesto na brzaka da ti otukucam, sutra ili prekosutra.



offline
  • Pridružio: 13 Jul 2007
  • Poruke: 363

Evo sad cu da vidim sta ce gugl da izbaci. Naslov maturskog je osnovi radio i tv tehnike, ja sam skoro sve zavrsio, znaci napisao o em talasima, radio talasima, i opisao detaljno princip rada tv uredjaja (CRT,LCD,Plasma) posto mi je fokus uglavnom na tv. Mentor mi je rekao da u tom delu za tv uglavnom imam dosta o tehnici, ali o fizickom principu veoma malo pa mi je rekao da napisem kako se stvara slika i prenosi.
A koliko detaljno? pola strane, strama A4 papira.

offline
  • Spy
  • Pridružio: 21 Jul 2007
  • Poruke: 9424
  • Gde živiš: Kako kad

Ti se potrudi da nadjes nesto sam. Mogu nesto da ti otkucam, ali mi treba vremena, a sa njim sam tanak skroz. Ako ti nije kasno za dva-tri dana, ona nece biti problem.

offline
  • Pridružio: 13 Jul 2007
  • Poruke: 363

Nema potrebe da se mucis, u svakom slucaju hvala. Nasao sam neke stvari u caletom udzbeniku Fizika II sa ETF iz 1976. godine, ali ne znam koliko se toga promenilo u odnosu na danas, posto vidim da se za prenos spominju samo VHF frekvencije.

offline
  • Spy
  • Pridružio: 21 Jul 2007
  • Poruke: 9424
  • Gde živiš: Kako kad

Kod nas se principski nije mnogo promenilo. Ali je promena velika u tehnickoj izvedbi ( tu naravno ne racunam digitalni signal ).

offline
  • Mladen Lukić
  • Pridružio: 02 Apr 2009
  • Poruke: 1450
  • Gde živiš: Arilje

Osnovni principi televizijske tehnike

Televizija predstavlja sistem koji sluzi za prenos zivih slika na manje ili vece udaljenosti pomocu elektromagnetnih talasa. Postoji crno-bela i televizija u boji. Program emitovan u boji moze se gledati na crno-belom prijemniku. Televizijski prenos ostvaruje se u nekoliko faza tehnicke realizacije. Pri tome se koristi televizijski predajnik i televizijski prijemnik

TELEVIZIJSKI PREDAJNIK

Najpre se slika u video-kameri pretvara u elektricne impulse, zvane video-signali. Video-signali se u elektronskim uredjajima pojacavaju, pa se zatim pomocu njih modulisu u nosece visokofrekventne oscilacije (slicno kao u radio-tehnici). U antenskom uredjaju televizijskog prijemnika modulisane, visokofrekventne oscilacije se pretvaraju u elektromagnetne talase,koji brzinom svetlosti dospevaju do antena televizijskih prijemnika. Talasi u anteni prijemnika indukuju modulisane visokofrekventne oscilacije, koje se dovode u televizijski. U prijemniku se izvrsi demodulacija nosecih visokofrekventnih oscilacija, cime se video-signali izdvajaju i dovode do ekrana. Video-signali, tj. elektricni impulsi, elektronskim putem se na ekranu pretvaraju u veliki broj svetlih tacaka manjeg ili veceg intenziteta, koji svi zajedno obrazuju istu onakvu sliku kakva je snimljena u kameri. Hiljade svetlih tacaka koje obrazuju jednu sliku na ekranu televizora poredjaju se za svega 1/25 s (za evropske TV standarde PAL i SECAM) odnosno 1/30 s (za americki TV standard NTSC). Ta brzina je dovoljna da gledalac dozivljava projekciju svih tacaka na ekranu kao istovremenu, odonosno kao sliku.

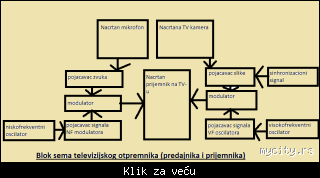

Prateci tonski signal emituje se odasiljackim, ali, naravno, uskladjeno sa slikom. Blok-sema jednog tipicnog TV otpremnika (predajnika) prikazan je na sledecoj slici:




TELEVIZIJSKI PRIJEMNIK

Visokofrekventne oscilacije indukovane u TV anteni sadrze i video i tonski signal. Ovi signali se, po dovodjenju preko antenskog kabla u TV prijemnik , najpre pojacavaju, a zatim se video-komponenta izdvaja od tonske. Posebno se vrsi demodulacija video, a tonskog signala. Niskofrekventni tonski signali se po demodulaciji pojacavaju i vode u zvucnik,a video-signali se po demodulaciji takodje pojacavaju i dovode u najvazniji deo televizora - kineskop ili katodnu cev.

Pojednostavljena sema televizijskog prijemnika:



Sledece lekcije:
Katodna cev - kineskop
Televizija u boji
Prijemna televizijska antena

Preuzeto iz knjige za 8.razred: "Tehnicko obrazovanje" ...

Nadam se da sam pomogao, eci ako ti bude trebalo jos nesto... Very Happy

offline
  • Pridružio: 13 Jul 2007
  • Poruke: 363

Hvala brale, ovo mi je otprilike trebalo. Malo cu da dopunim tekst i to je to. Smile
P.S. Je li ovde ide:
Citat:U antenskom uredjaju televizijskog predajnika modulisane, visokofrekventne oscilacije se pretvaraju u elektromagnetne talase,koji brzinom svetlosti dospevaju do antena televizijskih prijemnika.
?

offline
  • Mladen Lukić
  • Pridružio: 02 Apr 2009
  • Poruke: 1450
  • Gde živiš: Arilje

Pise u knjizi prijemnika, mozda su oni pogresili, jer ja stvarno ne znam Very Happy ... Drago mi je da sam pomogao, nego je l' treba jos koja od ovih lekcija?
