Pozdrav ljudi, opet ja sa svojim pitanjima u vezi Cad-a...

Interesuje me, kako da napravim milimetarski papir u ACAD4 preko kojeg bih crtao, a koji bi imao jasne podele (deblje linije na svakih pola centimetara i centimetar)...
Posto znam da preko Array komande mogu napraviti milimetarski papir (zadajuci mu 1units razmaka), samo ne znam kako da namestim da mi svaki peti i deseti milimetar bude linija uocljivija (kao sto napisah malopre, deblja, nego ostale)...

Na ovako nesto mislim....


Da li neko ima ideju kako?



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
Poslao: 03 Jun 2017 07:03
Idi na vrh
offline
  • Pridružio: 12 Okt 2010
  • Poruke: 10932

Svakoj petoj liniji promeniš layer sa debljine 0.18 na 0.5.



Poslao: 03 Jun 2017 13:40
Idi na vrh
offline
  • Pridružio: 19 Sep 2010
  • Poruke: 11

Kako to da odradim?
Ja na default layeru nacrtam milimetarsku mrezu (u Array komandi ubacim 100(kolona)x100(redova) ) sa razmakom od 1mm i on mi ocrta mrezu...napravim jos jedan layer u kom podesim liniju na 0.5, ponovo preko Array-a napravim mrezu, medjutim, osim sto ona postane veca, ne dobijam zeljeni rezultat...
Ili ja nesto ne radim dobro, tj. ne razumem te??

Poslao: 03 Jun 2017 16:28
Idi na vrh
offline
  • Pridružio: 12 Okt 2010
  • Poruke: 10932

Razlika u debljini linija vidljiva je tek na papiru - kada se odštampa , ili kada se izvuče pdf. Da bi razlika bila iole vidljiva, jedan layer neka ti bude crne boje, debljina linije 0,5, a drugi crvene boje, debljine 0,18.

Poslao: 03 Jun 2017 23:59
Idi na vrh
offline
  • Pridružio: 19 Sep 2010
  • Poruke: 11

Aha.. Uspeo sam. Medjutim, problem je u tome sto cu ja po toj milimetarskoj mrezi crtati, a ne vidim crnu boju u modelu(jer se, kako rece, debljine ne razlikuju u njemu)... Je l mogu onda ja koristiti neku drugu boju (zbog raznaznavanja), a da kasnije prilikom stampe ta boja bude crna?

Poslao: 04 Jun 2017 10:33
Idi na vrh
offline
  • Pridružio: 12 Okt 2010
  • Poruke: 10932

Ne razumem šta će ti to, ali ako baš hoćeš, mrežu za milimetarski papir postavi ovako: 0,18 - žuta, 0,5 - zelena (bledo se štampaju kasnije), a crtaj sa 0,5 crnom,

Poslao: 06 Jun 2017 17:21
Idi na vrh
offline
  • Pridružio: 19 Sep 2010
  • Poruke: 11

Treba mi za projekat jedan, gde treba da isprojektujem most...
I jos jedno pitanje, kad budem sredio ceo projekat, prilikom stampanja, kako da postavim da mi format bude A2 (ne mogu da ga pronadjem u mom autocad-u, u plotovanju)... Ili kako to da odradim iz modela?

Ponavljam opet, koristim Autocad 2004, razlikuje se dosta od ovih danasnjih, a za njega ne mogu da nadjem na netu nista oko toga..

Poslao: 06 Jun 2017 17:31
Idi na vrh
offline
  • Pridružio: 12 Okt 2010
  • Poruke: 10932

Ne treba tebi milimetarski papir, tebi treba mreža (grid).

Kucaš lepo u konzoli 'grid', staviš razdaljinu (ja recimo stavljam 5 jer sam navikao da bude na 5mm) i lupiš enter.
Onda kucaš: limits (0, 0); (420, 594)

A za 'plot', verovatno ti ne piše A2 zato što nemaš ploter koji može da štampa A2.

Poslao: 06 Jun 2017 20:05
Idi na vrh
offline
  • Pridružio: 19 Sep 2010
  • Poruke: 11

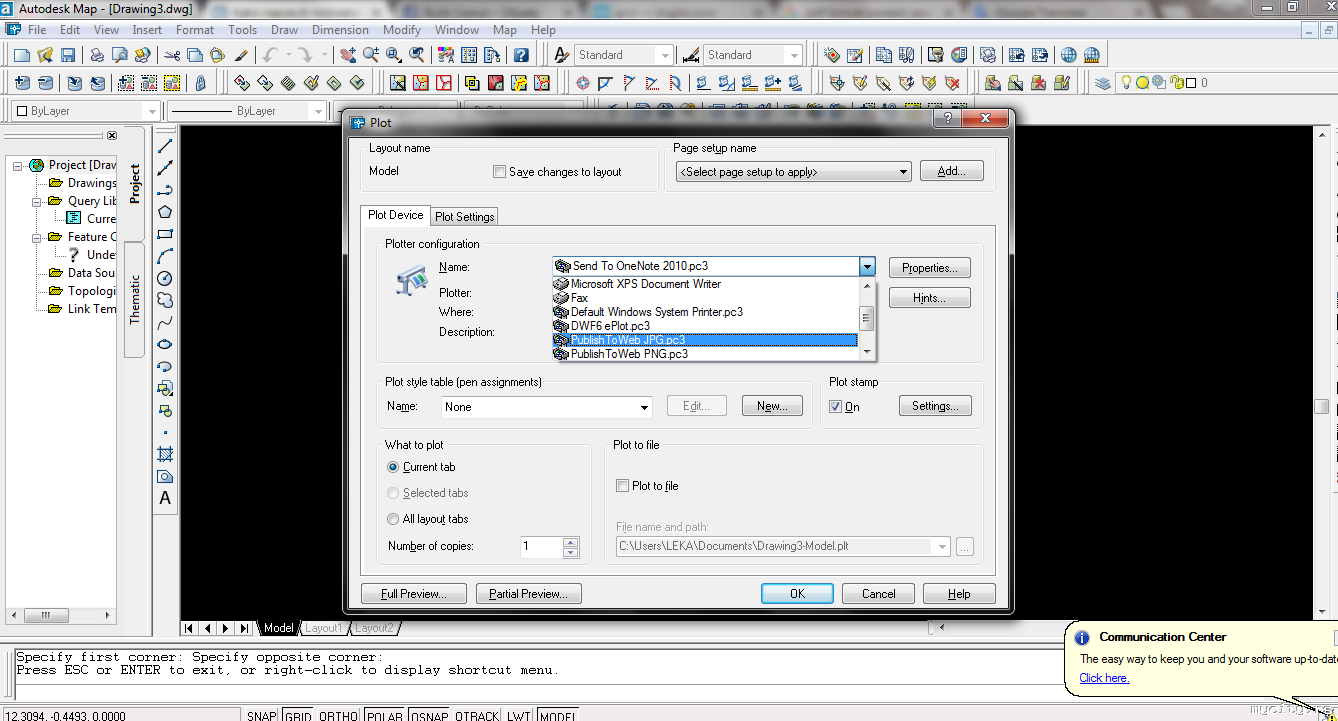

Da, ali kada pokrenem grid izlaze mi tackice a ne ocrtava mi se mreza... Pogledaj SS

A ja bih morao da dobijem bas pravu milimetarsku mrezu koju bih nosio kasnije u stampariju i koja bi mi se normalno odstampala sa crtezom u razmeri

A kako bih podesio da mi taj crtez koji sam nacrtao ostane u istoj razmeri, pokusavam bezuspesno hiljadu puta da ga namestim, ali svaki put mi ga smanji na neku minijaturnu ikonicu, i tako, ne sto se izgubi samo razmera, vec se izgubi i kvalitet slike... Ja cak nemam opciju da je izvedem u pdf(?)... pogledaj


Poslao: 06 Jun 2017 21:35
Idi na vrh
offline
  • Pridružio: 12 Okt 2010
  • Poruke: 10932

Može sve to lepo da se podesi, al' džabe kad se ne sećam kada sam poslednji put video verziju stariju od 2009. godine...
Sve što izađe na papiru za štampu je isključivo do podešavanja pri štampi.
