Povezivanje trofaznog el.motora

Napisano na dan: 1.11.2020

Povezivanje trofaznog el.motora

Idi na vrh

Poslao: 01 Nov 2020 00:42
Idi na vrh
offline
  • Pridružio: 05 Nov 2017
  • Poruke: 11

Pozdrav,
Potrebna mi je pomoc oko povezivanja ovog el.motora
Radi se o el.motoru od 7,5kw - 970 rpm
Gde povezati sve tri faze?
Ne zelim nesto da spalim,pa bolje ovde da pitam.
Hvala unapred i izvinjavam se adminima,ako sam promasio mesto za ovu temu.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
Poslao: 01 Nov 2020 10:45
Idi na vrh
offline
  • Pridružio: 05 Mar 2016
  • Poruke: 88

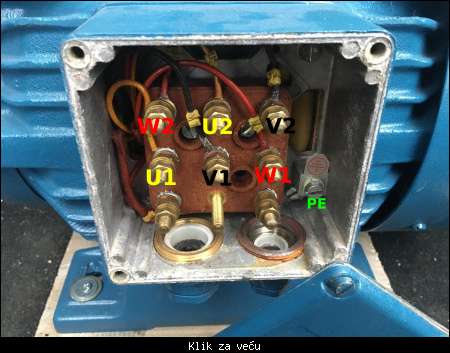

По ознакама на проводницима распоред намотаја изгледа овако.

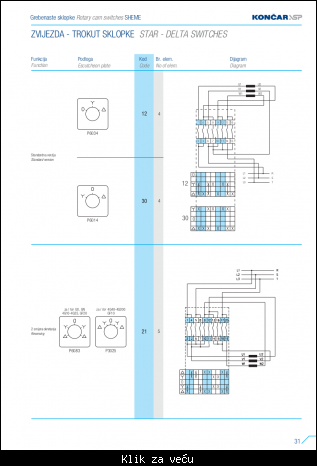

Шема везивања (преузета са Končar)



Ако ниси сигуран у своје знање да адекватно повежеш позови стручно лице да то уради.

Поздрав



Poslao: 01 Nov 2020 14:55
Idi na vrh
offline
  • AS2  Male
  • Građanin
  • Pridružio: 30 Avg 2014
  • Poruke: 47

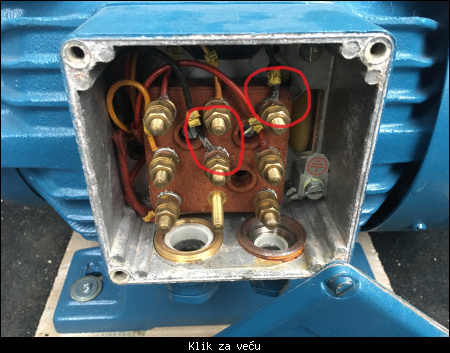

Ovde izgleda da je jedan fazni namotaj izgoreo. Papučice(stopice) ulaz-izlaz faze i provodnici su nagoreli. Nađi nekoga da to prvo proveri, a ako sve bude u redu lako će povezati.

Poslao: 01 Nov 2020 21:28
Idi na vrh
offline
  • Pridružio: 05 Nov 2017
  • Poruke: 11

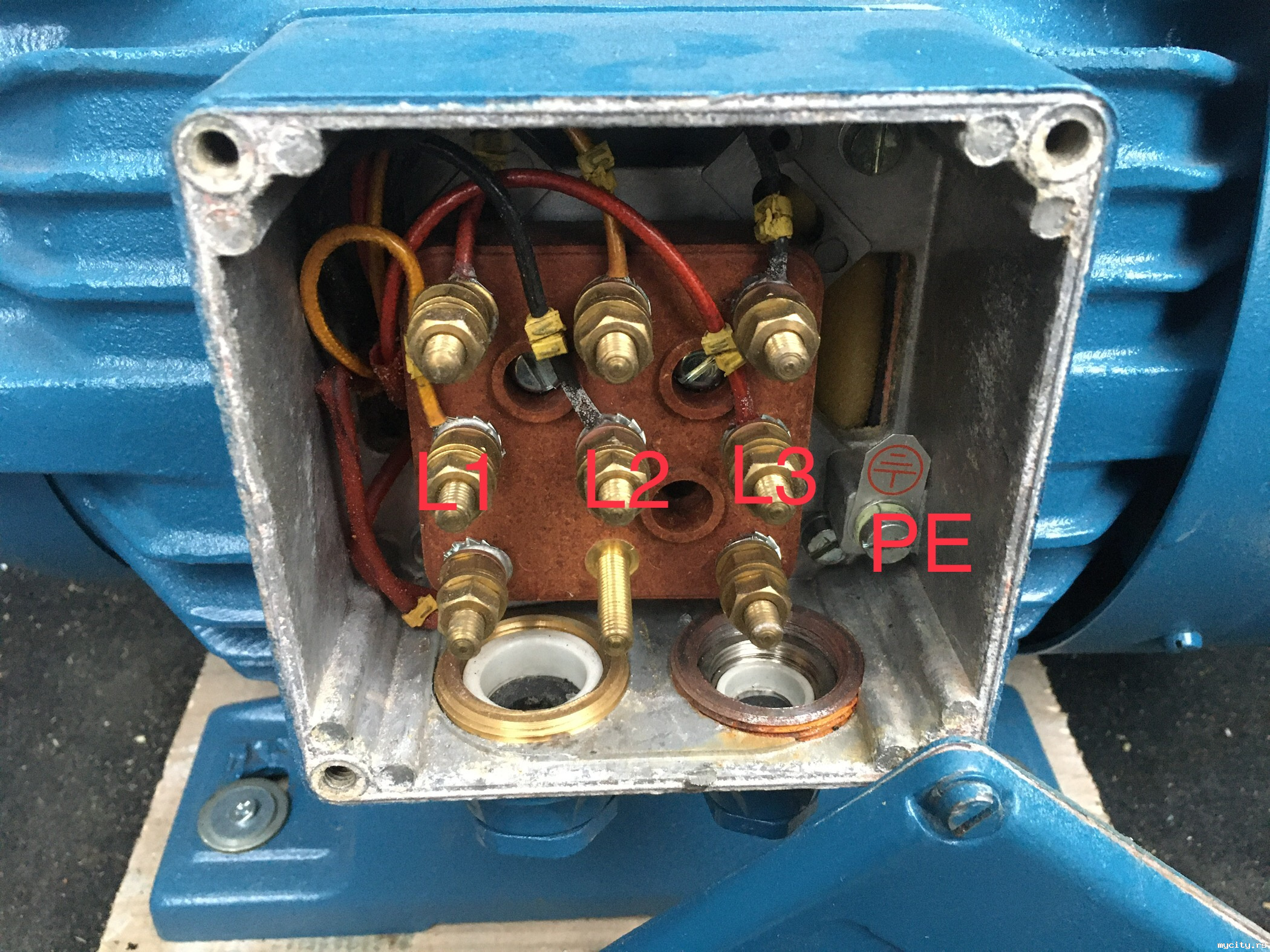

Sto znaci da se ovako moze povezati za probu,bez zastite motora(sklopke)?

Poslao: 04 Nov 2020 09:41
Idi na vrh
offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13745
  • Gde živiš: Vršac

Verovatno da ne.

Naime nedostaju mostovi koji će namotaje postaviti u pravilnu spregu; zvezda ili trougao.

Ima li motor neku tablicu na sebi?

Između ostalog bi trebalo pregledati nagoreli izvod.
