Pozdrav,

Nisam nešto vičan elektroinstalacijama, jesam nekada davno povezivao trofazni utikač šporeta uz pomoć šeme na šporetu, e sada, kupio sam novi šporet koji ima kabl, ali nema trofazni utikač, međutim ono što me buni je što samo 3 žice vire iz tog kabla sa novog šporeta, a ja imam neki utikač sa kablom gde je predviđeno 5 žica, a hteo sam da iskoristim utikač i nisam siguran gde je onda uzemljene i nula ni da li je to izvodljivo uraditi.

Kupio bih i novi utikač ako treba, samo da mi neko objasni da li je izvodljiva instalacija sa ove tri žice koje imam na kablu šporeta.

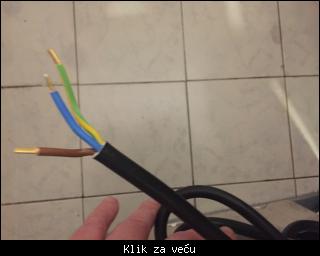

Evo slika kako idu žice iz novog šporeta



Slika utikača sa starim kablom koji imam



Ili detaljnije, to je taj utikač -- http://www.mojaradionica.com/trofazni_suko_utikac.htm



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Pridružio: 05 Mar 2016
  • Poruke: 76
  • Gde živiš: na Dunavu plavom...

Вежи жице са новог кабла идентично са жицама на утикачу (доња слика). Браон жица са браон жицом, плава са плавом и жуто-зелена са жуто-зеленом. Места где се налазе црне жице на утикачу нека остану празна.



offline
  • Pridružio: 02 Sep 2008
  • Poruke: 4058
  • Gde živiš: Bg

Možda je banalno pitanje, ali ovo je neki stari utikač koji imam, ako bih kupio novi, da li i on dolazi sa 5 kontakata ili 3? Plašim se da ne napravim neki haos.

offline
  • Pridružio: 05 Mar 2016
  • Poruke: 76
  • Gde živiš: na Dunavu plavom...

Отприлике постоје овакве варијанте за везивање:
1. Трофазна утичница, петожилни кабл и трофазно везивање шпорета
2. Трофазна утичница, трожилни кабл и монофазно везивање (твој случај у покушају)
3. Монофазна утичница, трожилни кабл и монофазно везивање

Моја препорука је да ако постоји могућност да вежеш трофазно шпорет да то и урадиш. Искористи стари утикач са свим кабловима (браон, плави, жутозелени, укључујући два црна) и само адекватно споји жице на новом шпорету.

Баци слику са новог шпорета, па да видимо.

offline
  • Pridružio: 02 Sep 2008
  • Poruke: 4058
  • Gde živiš: Bg

Prva slika je sa novog šporeta. To je taj izlaz žica. Druga slika je neki stari kabl sa trofaznim utikačem koji imam.

offline
  • Pridružio: 05 Mar 2016
  • Poruke: 76
  • Gde živiš: na Dunavu plavom...

Мислио сам на везу кабла и шпорета. Требало би да на шпорету постоји шема повезивања и то на месту где кабал �улази� у шпорет.

offline
  • Pridružio: 02 Sep 2008
  • Poruke: 4058
  • Gde živiš: Bg

Napisano: 04 Okt 2018 14:18

ok, to nisam sada u mogućnosti da pošaljem jer sam na poslu, kasnije ću da pustim. Svakako razmišljam da kupim novi utikač i kada stignem u stan poslaću sliku koju tražiš. Hvala puno.

Dopuna: 04 Okt 2018 21:02



Evo našao sam šemu na pozadini šporeta. Kabl samo ulazi u šporet, nema nikakvih dodatnih kutija/adaptera. Obrisao sam slučajno, a bio sam uslikao.

offline
  • Pridružio: 05 Mar 2016
  • Poruke: 76
  • Gde živiš: na Dunavu plavom...

Изгледа да је већ повезан монофазно (слика лево доле) те ти остаје да купиш монофазни утикач.

offline
  • Pridružio: 02 Sep 2008
  • Poruke: 4058
  • Gde živiš: Bg

Evo kako je povezano, nisam bio u stanu da detaljnije pogledam

offline
  • mrmr  Male
  • Super građanin
  • leon
  • elektronicar
  • Pridružio: 07 Mar 2008
  • Poruke: 1069
  • Gde živiš: Medakovic 3 Beograd

Ako želiš ili imaš potrebu da u isto vreme koristiš dve ringle i rernu,.u tom slučaju bi trebalo da se šporet veže trofazno.,a naravno ako imaš i trofazni šuko u kuhinji. Kupiš novi -gumirani- trofazni kabl sa livenim utikačem-jeste skuplji ali sa druge strane imaš da povežeš samo pet žica i to po šemi za trofaznu vezu.Na tvojoj slici - Žuto-zelena(uzemljenje)na istom mestu kao i sada,.Plava(nula)na istom mestu kao i sada(ostaje prespojni lim kontakti 5 i 4) .,drugi red skidaju se prespojni limovi / kontakt 3 /Crna ,kontakt 2/Crna ,kontakt 1/Braon
