Šeme povezivanja elektro motora; monofaznih i trofaznih

1

Šeme povezivanja elektro motora; monofaznih i trofaznih

offline
  • Pridružio: 05 Sep 2012
  • Poruke: 8

potrebna mi je sema za vezivanje el. motora u zvezdu i trougao sa bimetalnom zastitom i bez,naravno neka univerzalna najprostija ( dzepno izdanje ) Smile



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13744
  • Gde živiš: Vršac

Pozdrav. Smile

Šta tebi tačno treba? U naslovu piše monofazni motor, a u telu poruke zvezda i trougao, što važi za trofazne motore.



offline
  • Pridružio: 05 Sep 2012
  • Poruke: 8

imao sam neke semice (dzepno izdanje ) gde se jako lepo videlo kako da vezes monofazni motor,sa i bez bimetala ali sam izgubio....

takodje bi dobro dosle seme trofaznog vezivanja u zvezdu i trougao......
zanima me do koliko KW snage trofazni motor ide u trougao ? da li jacine nisu bitne ?

offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13744
  • Gde živiš: Vršac

Bimetal se vezuje u red sa motorom, bimetali mogu biti direktni (prekidaju direktno napajanje motora, populrano se zovu DM sklopke), i mogu biti indirektni (prekidaju kolo komande), a i ovi opet mogu biti direktni (struja el. motora prolazi kroz njih) i indirektni (struja se meri uz pomoć strujnog trafoa).

Bolje pitanje je do koliko KW snage motori idu u zvezdu, obično do 3KW, preko toga u trougao. Nisam siguran oko propisa, ali mislim da motori snage preko 5KW obovezno puštaju uz pomoć zvezda/trougao motor startera. Takođe još da li se motor povezuje u zvezdu ili trougao zavisi koji je nominalni napon sprege, a to piše na tablici motora.

offline
  • Pridružio: 05 Sep 2012
  • Poruke: 8

hvala na iscrpnom odgovoru.... Ziveli
ono sto bi meni znacilo je ta neka mini semica vezivanja monofaznog motora i trofaznog na samom motoru.....
povezivanje kondezatora itd.....cisto da mogu da se snadjem
hvala....

offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13744
  • Gde živiš: Vršac

Ovo je šema puštanja u rad trofaznog el. motora iz zvezde u trougao, pri tome nominalni napon sprege zvezda je 660V, a sprege trougao 380V.

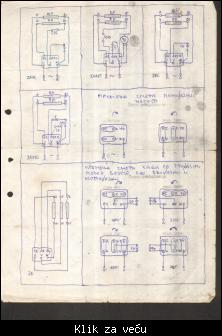

Ovo su šeme povezivanja monofaznih motora, imam negde još jednu samo da je iskopam.




Što se tiče povezivanja trofaznog motora (poslednja šema na slici), a da radi na 220V (faza i nula) potrebno je da motor može raditi u sprezi trougao 220V, obično su to motori do 3KW snage. S tim što treba uzeti u obzir da se gubi oko 30% snage, kao i da je grejanje motora povećano.

offline
  • Pridružio: 05 Sep 2012
  • Poruke: 8

hvala na semama,mada je malo komplikovano ovo za mene Smile
da li imas mozda semu na kojoj se vide 4 kontakta iz motora ili 3 ako je N zajednicka i kako se vezuje na njih napon sa kondezatorom i bimetalom.......izvini ako sam previse dosadan i hvala jos jednom

offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13744
  • Gde živiš: Vršac

Izvini što si čeko, obaveze...



Kod trofaznog el. motora u sprezi zvezda 380V kratko se spajaju izvodi: Z, X, Y.

Kod trofaznog el. motora u sprezi trougao 380V kratko se spajaju izvodi: Z i U, X i V, Y i W.

Često se desi da se pri vikolavnju el.motra pomešaju počeci i krajevi namotaja (početci su uvek na krajevima U, V, W) pa ako se el. motor povezuje u spregu zvezda ne može ispravno raditi. Obično se manifetuje na dva način:
- el. motor ne kreće uopšte ili se vrti malom brzinom,
- struja motora u radu je jako velika, čak i do pet puta veća od nominalne struje.

Promena smera trofaznog el. motora vrši se promenom redosleda faza.

offline
  • Pridružio: 05 Sep 2012
  • Poruke: 8

Shocked Shocked
auuuu,kralju !!!!!!

bravo i HVALA PUNO !!!!

offline
  • Pridružio: 11 Nov 2012
  • Poruke: 4

Ričard ::Izvini što si čeko, obaveze...



Kod trofaznog el. motora u sprezi zvezda 380V kratko se spajaju izvodi: Z, X, Y.

Kod trofaznog el. motora u sprezi trougao 380V kratko se spajaju izvodi: Z i U, X i V, Y i W.

Često se desi da se pri vikolavnju el.motra pomešaju počeci i krajevi namotaja (početci su uvek na krajevima U, V, W) pa ako se el. motor povezuje u spregu zvezda ne može ispravno raditi. Obično se manifetuje na dva način:
- el. motor ne kreće uopšte ili se vrti malom brzinom,
- struja motora u radu je jako velika, čak i do pet puta veća od nominalne struje.

Promena smera trofaznog el. motora vrši se promenom redosleda faza.




Zdravo Ricarde ,imam trofazni motor 1,5 kw,zanima kako ga povezati sa mreze na prikljucak motora,sa kabla imam 5 zice ,2 crne ,1 braun ,1 plava i 1 zuta,evo i slika razvodne kutije motora.
Hvala na pomoci.
