Šeme povezivanja elektro motora; monofaznih i trofaznih

4

Šeme povezivanja elektro motora; monofaznih i trofaznih

offline
  • Radekg
  • Novi MyCity građanin
  • Pridružio: 16 Maj 2012
  • Poruke: 15

Pozdrav,nakon menjanja ležajeva na rotoru motor neće da se pokrene,tj samo zuji u mestu kada je po prethodnoj šemi vezivanja koja je u prilogu,kao i orginalna šema sa pločice iz kutije motora. Motor je 1.5kw,2890 nbrtaja,sa prekrupača. Da li je problem u centrifugalnom prekidaču ili u kondenzatoru. Prethodni vlasnik je kupio nov 125-140mF,i prethodno je radio bez greške.




Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13744
  • Gde živiš: Vršac

Napisano: 26 Dec 2014 17:26

Nisi skidao zice namotaja sa klemberta? Samo od centrifugalnog prekidaca? Treba proveriti da li je centrifugalni prekidac zatvoren,tojes da li u stanju mirovanja provodi.

Dopuna: 26 Dec 2014 17:28

Na rukomnacrtanoj semi + i - predstavljaju napajanje; fazu i nulu? Ako je tako nisu na dobrom mestu, trebaju biti na prvom i trecem kontaktu (zavrtnju).



offline
  • Radekg
  • Novi MyCity građanin
  • Pridružio: 16 Maj 2012
  • Poruke: 15

Napisano: 27 Dec 2014 17:09

Da,+i - su 0 i faza. A ne može se povezati 1 i 3 donji kontakt jer izbaci osigurač a razlog tome je jer su na ta mesta izvodi glavnog namotaja a na 3 mestu u gornjem redu i na 2 mestu u donjem redu su izvodi pomoćnog namotaja. Inače problem je rešen tako što sam spojio pločicom 2 i 3 kontakt u 1 i drugom redu vodoravno i motor je proradio bez problema. Ako bi hteo da promenim smer onda bi trebao zameniti mesta izvoda sa 3 kontakta iz gornjeg reda i 2 kontakta iz donjeg reda,dok bi izvodi glavnog namotaja ostali na mestima.

Dopuna: 27 Dec 2014 17:18

Kondenzator je povezan na mestu 1 i 2 gornjeg kontakta,kada se spoji vertikalnom vezom 2 i 3 kontakt gore i dole vertikalno motor neće da se pokrene,mada na pločici je šema da može i tako da se poveže ako se menja smer ali nisam uspeo.

offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13744
  • Gde živiš: Vršac

Nije mi jasno kako si povezao.

Da bi motor pravilno radio, glavni namotaj i treba biti povezan izmedju faze i nule, dok je pomocni namotaj vezan u red sa kondenzatorom i centrifugalnim prekidacem takodje povezan izmedju faze i nule. Promena smera el. motora postize se takosto se promeni smer struje kroz pomocni namotaj.

offline
  • Radekg
  • Novi MyCity građanin
  • Pridružio: 16 Maj 2012
  • Poruke: 15

Napisano: 29 Dec 2014 16:57

Sada je povezan tako da faza ulazi na kontakt glavmog namotaja na koji je takodje spojen 1 izlaz centrifugalnog prekidača,drugi izvod prekidača je spojen na kondenzator pa na kraju na pomoćni namotaj. A nula je spojena na prvi izvod pomoćnog namotaja pa pločicom na drugi izvod glavnog namotaja.

Dopuna: 29 Dec 2014 23:56

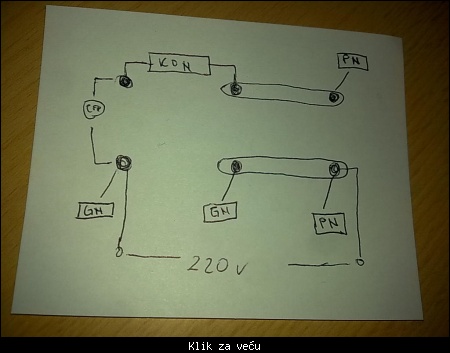

Evo i šeme nacrtane

offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13744
  • Gde živiš: Vršac

Samo prebaci napajanje na treci kontakt i promena smera el. motora ce biti moguca putem zamene polozaja plocica kako je nacrtano u prikljucnoj kutiji.

offline
  • Radekg
  • Novi MyCity građanin
  • Pridružio: 16 Maj 2012
  • Poruke: 15

Napisano: 30 Dec 2014 9:31

Ako sam dobro razumeo šema treba da bude ovakva kao na ovoj slici


Dopuna: 30 Dec 2014 9:47

Ako bi stavio napajanje na 1 i 3 mesto onda mora izvod pomoćnog namotaja da dodje na mesto 3 u donjem redu a izvodi glavnog da budu jedan pored drugog. Sada je povezano glavni-pomoćni-glavni,a u tom slučaju bi trebalo biti glavni-glavni-pomoćni?

offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13744
  • Gde živiš: Vršac

Napisano: 30 Dec 2014 10:03

Radekg ::

Evo i šeme nacrtane


Ova šema je dobra, samo prebaci napajanje na prvi i treći kontakt i to je to. Onda ćeš moći vršiti promenu smera promenom položaja pločica.

Dopuna: 30 Dec 2014 10:24

Ovako:

offline
  • Radekg
  • Novi MyCity građanin
  • Pridružio: 16 Maj 2012
  • Poruke: 15

Prevezano je sada po toj šemi i radi isto kao što je i na onoj prvoj. Promena smera nije moguća ako se uradi vertikalna veza. Probao sam i ne reaguje,kao da nema kontakt,dok sa horizontalnom radi bez problema. Verovatno je stvar u centrifugalnom prekidaču koji je za levi smer. A možda treba zameniti izvode na pomoćnom namotaju...

offline
  • Ričard  Male
  • Lavlje srce
  • Supermoderator
  • Zver!
  • Electro maintenance engineer
  • Pridružio: 28 Nov 2006
  • Poruke: 13744
  • Gde živiš: Vršac

Centrifugalni prekidač radi u oba smera. Ne moraš zameniti izvode pomoćnog namotaja, samom promenom mesta pločica menja se smer struje kroz pomoćni namotaja, što omogućava promenu smera.
